cisco思科2960中小型局域網解決方案
目錄
1.2.1網絡系統設計目標... 3
1.3網絡系統結構... 3
1.3.1中小型用戶思科網絡方案... 3
2.1 網絡布線方案設計... 3
3.2綜合布線系統材料及設備單清... 3
網絡技術的飛速發展為加快發展我國國民經濟信息化的進程帶來了前所未有的機遇和挑戰。網絡已經不僅僅是一種有效的通信手段，更是一種全新的工作、管理模式和方法。該系統的建成，將標志著許昌縣人法院信息電子化水平越上一個新的臺階。這一工程的核心是建設一套安全可套、技術先進、高質量、高效率的綜合信息系統。這不僅可以提高決策科學性和辦公效率與質量，而且還能推動全行業信息產業發展。
這次，我們公司能為貴單位網絡系統項目提供服務，感到非常榮幸，在此我們表示感謝，并決心以我們先進的設計技術、優良的網絡產品、完善的技術服務回報用戶。
廣東迅為弱電有限公司信息點共有52個， 分別為： 倉庫3個離設備距離為
計算機網絡系統采用1臺深信服AC設備作為網絡的審計產品及網絡接入設備， cisco catalyst 2960交換機作為網絡的中心交換機，10/100/1000M自適應帶寬接入；桌面連接采用H3C千兆交換機，整個網絡系統采用先進的網絡設備，建立穩定的網絡環境。
網絡系統的設計，旨在建立一個具備開放性、靈活性、實用性、經濟性、擴充性、經濟性及安全性的高品質的集數據、通信于一體的辦公自動化系統，并可達到下列目標：標準化的網絡系統，各種設計規范，技術指標及產品均符合國際標準和工業標準，并可提供多廠家的品牌產品的支持能力。網絡建設的主要目標是建立一個以網絡技術、計算機技術與現代信息技術為支撐的辦公平臺，將辦公管理活動提高到這個平臺上來。
a)高工作效率-網絡系統管理采用集中式的網絡管理，可以靈活使用，有效管理；b)以合理的投資，取得最大的經濟效益-可以用合理的投資來發揮最大的經濟效益；c)優良的網絡體系-整個網絡工程遵照國際標準及施工準則，由豐富實踐經驗的專業技術人員來進行設計和實施，并且配合現有的設備，采用技術成熟的系統和產品，從而保證整體網絡體系的優良品質；d)建立基于Intranet的體系結構；e) cisco catalyst 2960交換機作為網絡的中心交換機，10/100/1000M自適應帶寬接入；桌面連接采用H3C千兆交換機
網絡系統是一個復雜的系統，我們建設的計算機網絡將為提供一個高智能，高效率，高可靠的信息、數據綜合傳輸平臺，為實現辦公自動化、決策自動化打下堅實的物質基礎。
我們要實現的網絡按功能劃分可以得到以下兩個功能模塊。
1、中心局域網模塊；
2、廣域網連接模塊；
以上兩個模塊既相對獨立又互相連通，形成一個綜合了局域，廣域，辦公，管理的綜合性網絡。其中，中心局域網是整個網絡系統的核心，在其內部實現了信息、數據綜合傳輸。
我們將通過下列設計保證計算機網絡系統的功能得以實現：
●采用快速交換網絡技術，以達到高性能的表現，實現多媒體應用和普通數據的綜合傳輸。
●局域網網絡結構采用分級的星型結構，按信息點的分布設置管理單元，負責信息點的接入。經接入交換機匯總后，接入主交換機。這種結構便于管理和擴充。
●接入交換機將為每一信息點提供10M/100M自適應的交換速率。
網絡系統采用星型結構，從交換機與各個終端結點而形成的星型。
跟據用戶需求分析，網絡設備采用cisco全系列產品，骨干層交換機采用了高性能的Catalyst 2960交換機。它與服務器之間通過1000M高速交換端口連接，以滿足大容量數據的傳輸需求。桌面連接采用H3C千兆交換機，以10/100M自適應交換端口連接桌面用戶。這樣便很容易擴充桌面用戶數。骨干交換機和桌面交換機的連接則采用了Cisco的快速以太網通道（FEC）技術，有效地擴展了網絡的帶寬。這項技術能夠把2-4個物理鏈路聚合在一起，在全雙工工作模式下達到400M-800M的帶寬。FEC技術能充分利用現有設備實現高速數據傳遞。也可以通過GEC技術實現千兆位鏈路的聚合，最多可以聚合8條物理鏈路。
在廣域網連接方面，我們采用2610模塊化路由器。它可擴展多個廣域網接口，使用電信adsl進行連接Internet，并可選擇多達32路的異步串行口網絡模塊，或16個內置模擬MODEM的網絡模塊，塊接受32路或16路遠程撥號訪問。
可采用免費的CVSM交換機可視化管理器以Web形式來配置、管理cisco交換機，用戶也可以購買專用的網絡管理工具Cisco Works for Windows。其功能已從單純的配置管理擴展到設備配置和網絡健康狀況管理等多個方面，其主要特點包括：定性或定量的分析網絡各項參數(如：接口流量、錯誤發生率、CPU利用率等)，判斷網絡健康狀況，為系統升級、維護提供第一手資料；基于SNMP(簡單網絡管理協議)全面管理網絡中多種設備(路由器、交換機、防火墻等)，以照片方式顯示設備直觀視圖；易于使用，通過簡單的點擊配置設備端口和各項參數；通過不同色彩和多種圖表顯示各種工作狀態，便于實時監控和迅速定位故障；提供設備升級接口，在有新產品問世時可以很方便地從Cisco的網上站點免費下載該產品軟件包并安裝在系統中，獲得對新產品的支持。這是一套基于Windows的網絡管理軟件，可安裝在WindowsNT平臺上，界面友好，使用靈活方便。
在Cisco的一些交換機如本方案中采用的Catalyst3524中，可以采用千兆比特接口轉換器(GBIC)來實現端口擴展，從而在原有快速以太網產品中增加千兆端口。這種技術具有靈活、通用的特點，并可以實現投資保護。用戶可以根據自身網絡發展需要來確定是否對交換機端口進行擴展。GBIC既有可以有適用于多模光纖的，也有適用于單模光纖的。不同種類的GBIC配合不同種類的光纖可以傳輸不同距離。
局域網包括數據中心的CISCO2611路由器支持光域網的靈活多樣的接入。1臺cisco catalyst 2960主干交換機和桌面連接Catalyst2960交換機，提供10/100bps速度以太網端口。
網絡系統采用星型結構，Catalyst2960交換機做為接入節點的交換機。通過其配置的10/100M端口分別連接各個信息點。
1臺服務器通過10/100M快速以太網連接到主交換機cisco catalyst 2960
RJ-45交換端口。每個端口能夠自動檢測并自適應10/100/1000Mbps的工作速度和半/全雙工的模式。能夠無縫地集成10BASE-T,100BASE-TX和1000BASE-TX的設備，使之共處于一個網絡內而無須更改網絡結構，提供了一種經濟、有效的快速以及網解決方案。
●cisco 2600系列路由器
|
特性 |
優勢 |
|
多功能性和投資保護 | |
|
與Cisco 1700、3600和3700系列路由器共享接口的模塊化架構 |
· 網絡接口可現場升級以適應未來技術 · 可在“隨發展而集成”的基礎上添加更多服務 · 充分利用各平臺間共享的現有大規模WIC、VIC、NM和AIM系列來降低備用、培訓、配置、安裝和維護成本 |
|
集成到機箱中的LAN/WAN連接 |
· 語音/WAN接口卡支持可用于WAN（僅限數據）連接，隨后重部署以支持通道化語音和數據或是分組語音應用 · 大多數平臺上的集成化10/100以太網端口 · AIM和WIC以及NM的結合提供了更高靈活性，可隨需求的變化而創建新配置 |
|
靈活的語音網關和IP電話配置 |
· 能從傳統基礎設施逐步遷移至IP電話 · 與世界上90％以上的傳統PBX兼容 · 用于更高密度的配置選項和混合模擬/數字網關配置 |
|
高級集成模塊插槽 |
· 用于集成高級服務，如硬件輔助數據壓縮、加密、語音和ATM的可擴展性 · 通過將處理器密集型應用卸載至一個聯合處理器來提高性能 · 提供擴展服務，使NM插槽可用于其它應用 |
|
直流電源選項平臺 |
· 可在直流電源環境如電信中央機構中部署（非2691） |
|
企業/受控服務CPE級性能 | |
|
高性能架構 |
· 支持高級QoS特性，如資源預留協議（RSVP）、加權公平排序（WFQ）和IP優先級，以降低重復WAN成本 · 為VPN接入實現安全特性，如數據加密、隧道化和用戶驗證及授權 · ICSA認證Cisco IOS Firewall特性集提供了對于高級安全特性，如基于環境的接入控制（CBAC）、Java阻塞、拒絕服務保護、入侵檢測和審計跟蹤的支持 · 支持基于軟件、經濟有效的數據壓縮和數據加密 · 經由數據鏈路交換＋（DLSW＋）和高級對等聯網（APPN）實現的傳統網絡集成 · 每秒高達70,000分組的高速路由性能，具最高可擴展性，可支持更多同步功能（Cisco 2691） |
|
Cisco IOS軟件 |
· 可支持Cisco 2600、3600和3700路由器上所用的通用Cisco IOS特性集 · Cisco IOS軟件的新版本增加了對新服務和應用的支持 · 對基于Cisco IOS的QoS和安全性機制提供了端到端解決方案支持 · 全面的VoIP和安全/路由特性 |
|
可靠性 | |
|
支持可選冗余電源 |
· 采用可選RPS，將網絡停機時間減至最短 · RPS可與Cisco Catalyst 1900系列等其它網絡元件共享，以保護網絡免因電源故障而停機 |
|
可生存遠程站點電話 |
· 使分支機構能利用中央語音應用且經濟有效地提供備份冗余性 |
|
點播撥號路由 |
· 可在發生主鏈路故障時自動備份WAN連接 |
|
QoS | |
|
完全支持基于 Cisco IOS的QoS機制 |
· 網絡資源的強化利用，可在語音和數據服務提供時保證其質量、可靠性和效率 |
|
人性化設計 | |
|
LED狀態指示燈 |
· 為電源、RPS狀態、網絡活動和接口狀態提供迅速指示 |
|
所有位于單元背后的 網絡接口 |
· 簡化安裝和電纜管理，達到最長正常運行時間 |
|
易于開放的機箱設計 |
· 可快速、方便的訪問，以便安裝內存或AIM |
|
簡化管理 | |
|
集成化CSU/DSU、增/刪多路復用器、模擬調制解調器和NT1選項 |
· 可遠程管理所有客戶端設備（CPE），以達到更高網絡可用性并降低運行成本 |
|
增強設置特性 |
· 對環境敏感的問題指導用戶完成路由器配置過程，可更快部署 |
|
支持Cisco AutoInstall |
· 自動在一條WAN連接上配置遠程路由器，以節約向遠程站點派遺技術人員的成本 |
|
VLAN支持 |
· 經由Cisco 交換機間鏈路（ISL）協議和802.1Q（需Cisco IOS“plus”特性集）實現VLAN間路由 |
●Cisco catalyst 2960交換機
|
思科 Catalyst 2960 主要參數 | |
|
概況簡介 |
Cisco Catalyst 2960系列智能以太網交換機是一個全新的、固定配置的獨立設備系列，提供桌面快速以太網和10/100/1000千兆以太網連接，可為入門級企業、中型市場和分支機構網絡提供增強LAN服務。 |
|
功能描述 |
Cisco Catalyst 2960系列智能以太網交換機是一個全新的、固定配置的獨立設備系列，提供桌面快速以太網和10/100/1000千兆以太網連接，可為入門級企業、中型市場和分支機構網絡提供增強LAN服務。 |
|
特征與優勢 |
為網絡邊緣提供了智能特性，如先進的訪問控制列表 (ACL)和增強安全特性。 |
|
背板帶寬 |
32Gbps |
|
交換方式 |
存儲交換 |
|
端口類型 |
10/100/1000以太網端口和一個小型可插拔(SFP)千兆以太網端口 |
|
端口數目 |
20個 |
|
支持速率 |
10Mbps/100Mbps/1000Mbps |
|
是否可堆疊 |
不支持 |
|
模塊化插槽數 |
2/4個 |
|
網絡標準或規范 |
IEEE 802.3 10BASE-T以太網 |
|
是否可網管 |
支持 |
|
網管功能或協議 |
SNMP v1、v2c和v3，以及Telnet接口支持，可以提供全面的帶內管理 |
|
是否支持全雙工 |
支持 |
|
是否支持VLAN |
支持 |
|
MAC地址表 |
12k |
|
電源電壓 |
220V |
|
電源功率 |
370W |
|
工作溫度 |
0-45℃ |
|
工作濕度 |
10-90% |
|
思科 Catalyst 2960 特征標簽 | |
|
特征標簽說明 |
智能千兆交換機 |
|
應用級別 |
企業級 |
|
工作協議層 |
二層 |
|
網絡覆蓋范圍 |
局域網交換機 |
|
傳輸速度 |
千兆 |
思科是世界上占領先地位的網絡設備廠商，致力于為全球網絡通訊經營商及企業用戶提供端到端的數據網絡解決方案,為全球大中小企業,銀行,電信,證券,教育等行業,提供品質穩定的網絡設備和通信設備
迄今為止，cisco網互連設備，市場范圍設計電信業、金融業、服裝業、工業、零售業、政府部門以及教育機構等。
結構化布線是一項長期的基礎設施投資，布線系統一旦建立起來，便不會輕易更新或替換。因此，建設一個性能良好，并且能夠配合未來一段時間內發展的布線系統是十分重要的。
產品選型：
要想建設一個整體性能良好的綜合布線系統，首要條件是選擇一種好的布線產品，美國AMP系列布線產品便是其中之一。
它的產品質量品質已經達到并超過國際標準，而且它的產品系統應用易于設計、安裝，便于維護，即使在惡劣建筑環境中也能保持性能良好。
因此，我公司綜合考慮多方因素，并結合的實際情況，我們推薦采用南方布線產品和其結構化的解決方案進行綜合布線系統的規劃設計。
技術保證：
每一個通過南方質量認證的布線工程都是由持有AVAYA設計、安裝培訓證書的、經驗豐富的專業工程師全面進行設計、督導施工的。為了確保每一程序都符合AMP的認證標準，在每一個布線工程完成后，還必須進行全面的系統性能測試，并向用戶提交相應的測試報告。
在這種嚴格的確認程序下，系統的部件和性能均能得到可靠保證，可以令用戶信心十足。
本布線方案在設計過程中參考了國際和國內的最新標準，符合下列規范要求：
1、EIA-568 Commercial Building Telecommunication Wiring Standard;
2、EIA-569 Commercial Building Standard for Telccommunication Pathways and Spaces;
3、IEA-606 Administration Standard for the Telecommunication Infrastrure of Commcrcial Building;
4、American National Standard Institute (ANSI);
5、Institute of Electrical and Electronic Engineer;
6、中華人民共和國通信行業標準·YD/T 926.1-1997大樓通信綜合布線系統。
7、中國工程建筑標準化協會標準·CESC72:97.5建筑與建筑群綜合化布線系統工程設計規范。
根據的具體情況，我們規劃設計了1個中心設備間，。
中心設備間：
在中心設備間內放置一個高2.0米的標準機柜，用以安裝7個24口超五類雙絞線配線架. 在后期工程中可以方便的在機柜內增加設備，不需要在這里另外增加機柜，可以減少后期工程的投資。

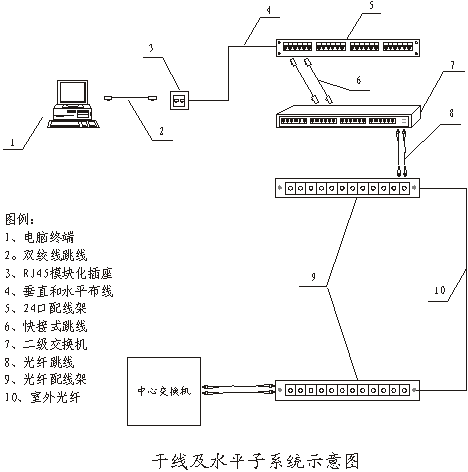

1 水平布線子系統采用AMP超五類雙絞線，可提供100M網絡帶寬，滿足局域網的數據傳輸要求。
2、垂直布線子系統：在本方案設計中每個信息點到最近的設備間的距離不超過90米，所以不用垂直系統主干。
水平線纜長度計算公式：
C=[0.55(L+S)+6](I/O)
總箱數=各樓層用線量的總和
式中：
C為每樓層的用線量；
I/O為每層樓配線架連接的信息點；
L為配線架連接最遠信息點(I/o)的距離；
S為配線架連接最近信息點(I/o)的距離。
工作區即用戶最終的辦公區域。工作區是由信息插座到工作終端設備之間的連接電纜及適配器組成，即從標準的RJ45型信息插座延伸到工作終端設備接口之間的布線組成。
各個工作區的信息出口均采用明裝方式，安裝高度距地面300毫米或與其他插座齊。由于每個I/O口均為計算機終端接口，所以在各I/O附近宜留220V的電源插座，電源插座和信息出口間最小距離為120毫米。強電走向應與雙絞線平行.但間距應在最小距離為120毫米
一是相對設備集中，便于管理和維護，易于保障主機設備系統對環境指標的要求，便于網絡系統跳接和重組。
二是所有的信息點能連接到同一臺工作組交換機上，充分利用工作組交換機的端口，減少設備臺數，可以有效地降低系統的造價。
