DVR硬盤錄像機遠程訪問圖文說明

１、        一般上網方式（指有路由器接入的上網方式）

遠程訪問一般分為IE內網訪問、路由器端口映射、綁定動態域名三步。

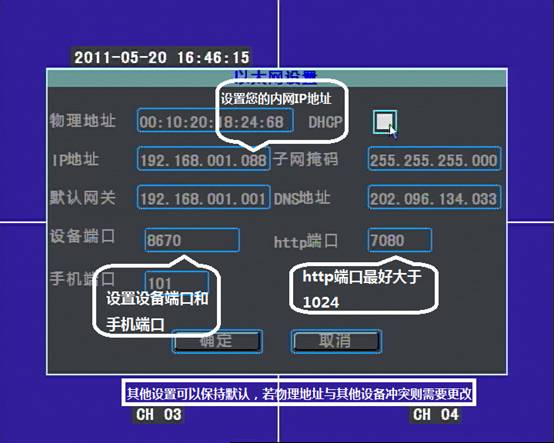

本地設置：（如圖一）

圖一

第一步：內網訪問

DVR使用網線接至路由器，在同一局域網內的電腦IE瀏覽器地址欄輸入錄像機的ip地址，如：http://192.168.1.88:7080（如圖二）

圖二

(具體格式如下：http;//內網IP:http端口)

http端口若為80可以省略，但建議更改為1024以上端口，以免外網訪問被意外屏蔽。

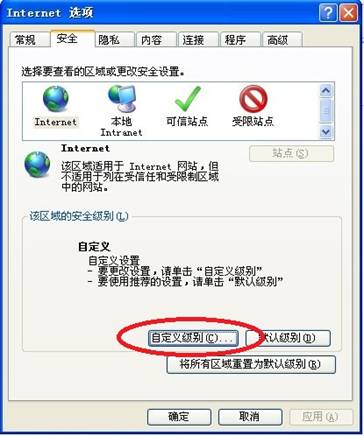

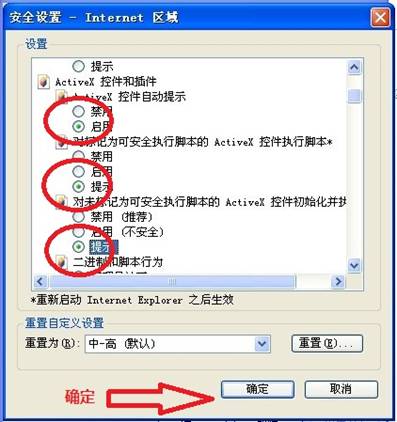

訪問時會提示安裝控件，若無法安裝，可以降低IE安全等級，或點擊頁面右下角的手動下載安裝來解決。（如圖三、四）

圖三

圖四

訪問時用戶名，即您的DVR用戶名，默認為admin，密碼默認為空。

※注：

修改物理地址方法：鼠標快速點擊DHCP選框，連續6次，待物理地址周圍彈出藍色邊框即可。盡量只修改物理地址后三位。

***********************************************************

第二步：路由器端口映射。以TP-LINK路由器為例（如圖五、六）

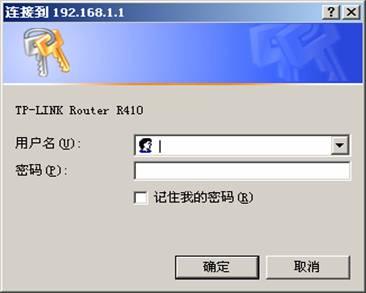

1、打開路由器的控制界面：在地址欄輸入：http://192.168.1.1將會出現控制面板登陸對話框：默認的用戶名及密碼都是：admin 如下圖所示：

                          圖五

2、輸入用戶名密碼后，點擊“確定”就可以登陸到路由器管理界面

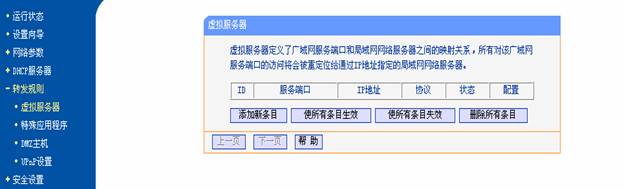

點擊路由器管理界面左邊菜單“轉發規則”——“虛擬服務器”就會出現以下界面：

                             圖六

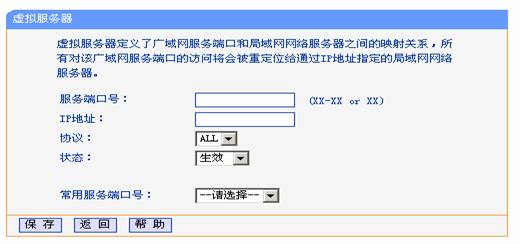

5、點開虛擬服務器后，再在下面的對話框中點擊“添加新條目”，然后在服務器端口號中填寫相應的硬盤錄像機開放的端口號及IP地址（IP地址可以在硬盤錄像機里的網絡設置里面進行修改）、協議、狀態為生效，然后點擊“保存”

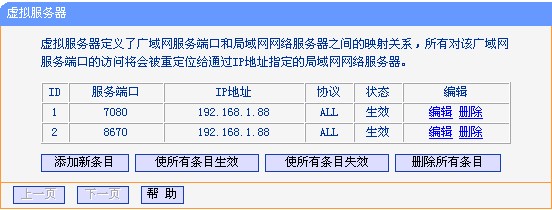

保存后出現下圖

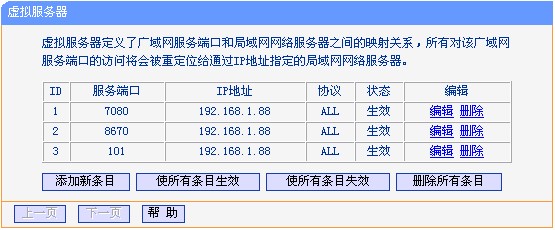

如需手機訪問則再添加一條101端口映射，格式同上。如下圖：

然后測試端口映射是否成功。

用外網IP加端口 http://外網IP地址：HTTP端口 例：http://112.84.195.20:7080

連接成功后再做動態域名 ，不成功則重新映射。

※注：

1、至此外網即可以訪問，但由于外網IP多為動態，不具固定性，所以需要綁定一個動態域名來解決此問題。

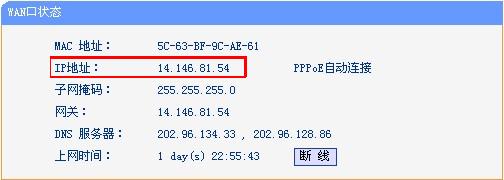

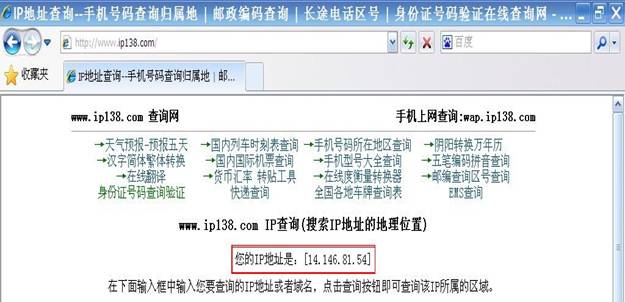

2、外網IP查詢在路由器運行狀態查看，也可以在ＩＥ瀏覽器輸入www.ip138.com 查詢 （如圖七）

3、鐵通網絡或類似鐵通網絡的網絡目前無法做外網訪問。



圖七

***********************************************************

第三步：綁定動態域名

   打開IE，進入花生殼網站（http://www.oray.com）或3322希網（http://www.3322.net）主頁，注冊個人用戶。創建動態域名。（注：兩個域名任選其一即可）

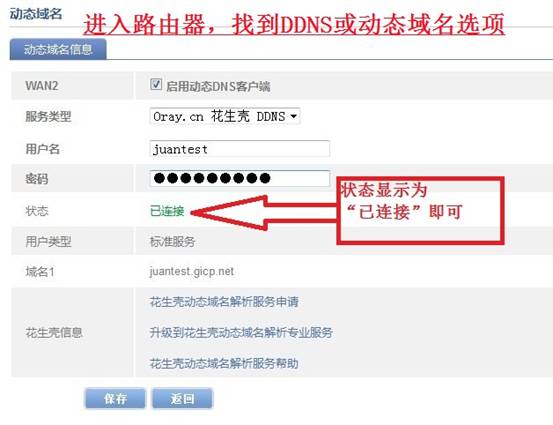

1、若路由器帶DDNS功能，可以注冊一個花生殼域名，填到路由器DDNS選項，登錄>>保存，并查看是否顯示連接成功。

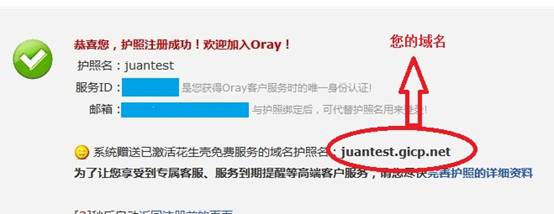

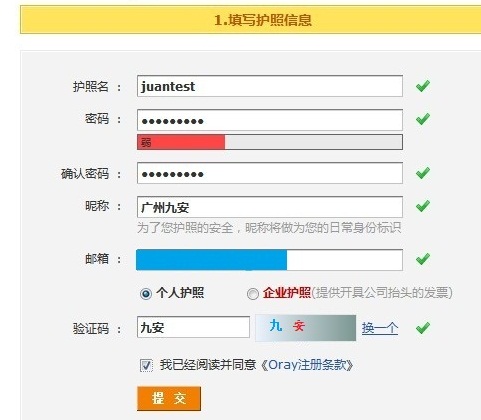

花生殼注冊實例:（圖八、九、十）

圖八

圖九

圖十

打開IE瀏覽器，在地址欄輸入：http://juantest.gicp.net:7080即可遠程訪問。

2、若路由器不帶DDNS功能，可以注冊一個3322域名，填到DVR—>網絡設置—>DDNS選項，選擇3322服務商，勾選啟用，填入您注冊的3322域名、用戶名、密碼。確定即可。

2.1、3322（希網）注冊實例：

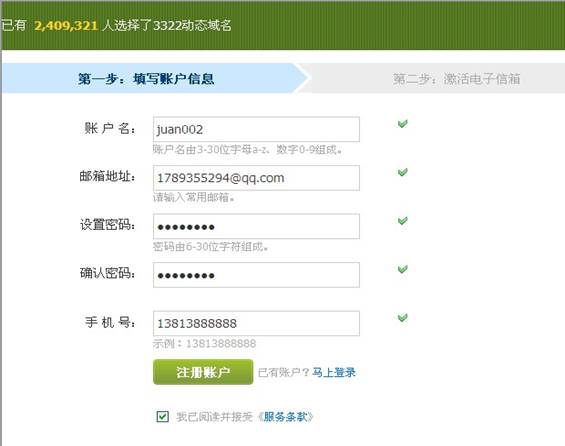

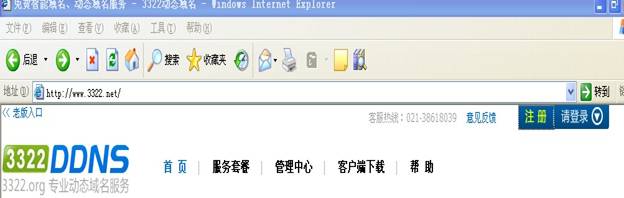

在IE地址欄內輸入http://www.3322.net，進入希網動態域名首頁，點擊注冊按鈕

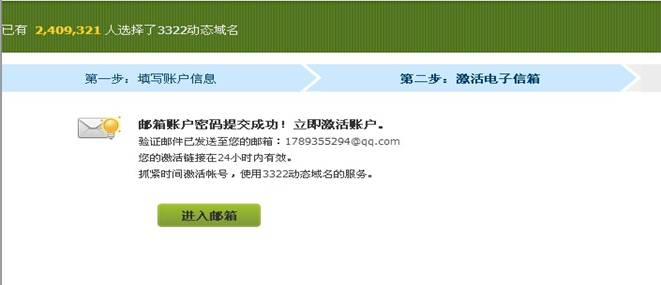

填完信息后點注冊賬戶，出現下圖：

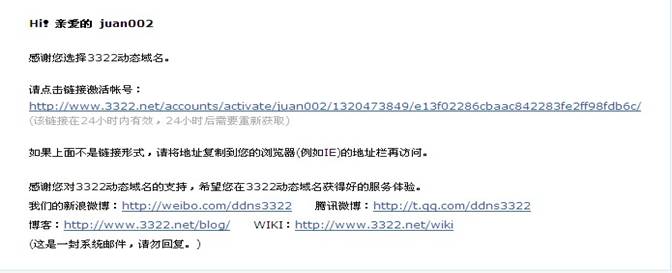

點“進入郵箱”出現下圖：

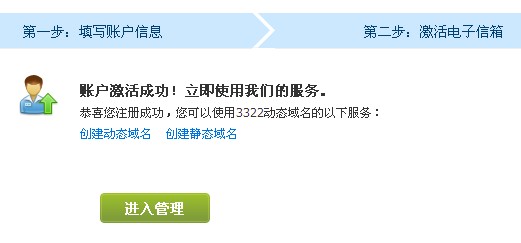

點擊激活鏈接

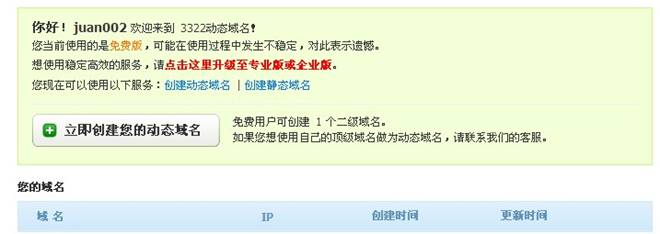

點擊“進入管理”，輸入用戶名和密碼即進入您的3322用戶管理。

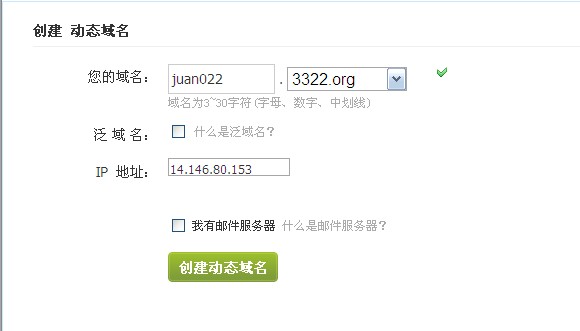

點擊“立即創建您的動態域名”：

您的域名：填你剛才申請的用戶名、然后點“創建動態域名”出現如下圖

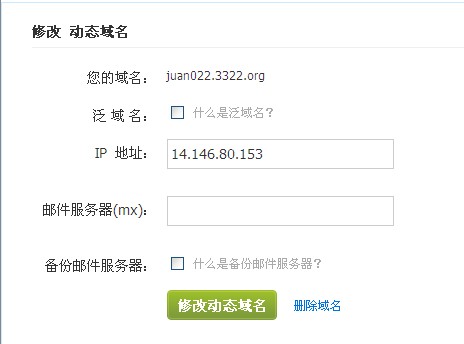

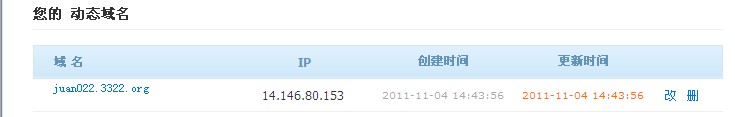

注：在本機申請默認本地路由器公網IP、在別的機子申請的必須填上自已本地路由器的公網IP 。點擊域名juan022.3322.org 出現下圖：將ip地址改成本地路由器的公網ip后點“修改動態域名”即可。

至此域名申請成功

用戶名：juan022

密  碼:********

域  名：juan022.3322.org

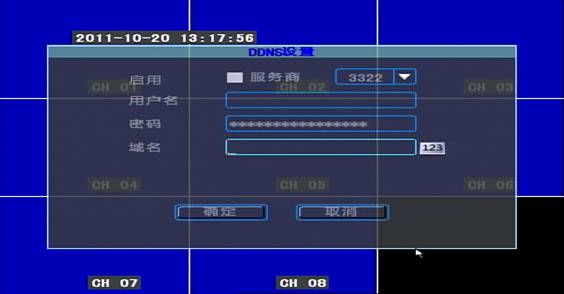

2.2、將申請到的域名填到錄像機的DDNS設置里（主菜單—參數設置—網絡設置—DDNS設置）

點確定保存后然后打開IE，在地址欄輸入，如：http://juan022.3322.org:7080

具體格式如下（http://您注冊的域名:您DVR的http端口）

回車即可。

若可以進入，至此外網訪問已成功。

※注：

1、綁定域名后，若外網加端口可以訪問，但域名加端口卻不行?？赡苁怯蛎e(cuò)綁了其他IP，需重新注冊或新建一個域名再綁定（推薦）。也可以進服務商網站刷新IP，但需一段時間才能重新解析，比較慢。

***********************************************************

２、PPPOE上網方式

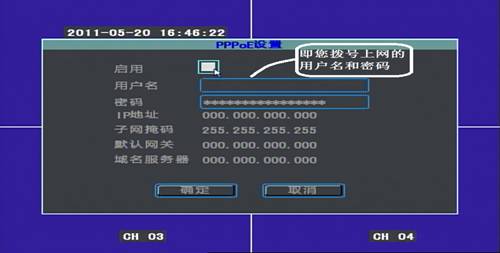

（PPPOE用戶直接在DVR主菜單—＞參數設置—＞網絡設置—＞PPPOE選項填入撥號用戶名、密碼。再申請一個動態域名填入網絡設置—＞DDNS選項，然后在IE用域名訪問即可），如下圖：

※注：

PPPOE上網方式就是指ADSL撥號上網方式，modem撥號直接接入DVR，不經過路由器分流。
